SOAL: (4 SOAL)
SOAL 1 : (Perhatikan nomor pada gambar)
1. Nama Alat : Routerboard RB450 ( Indoor )
Fungsi :
1. Membuat WIFI
2. Membuat Hotspot
3. Menghubungkan 2 atau lebih jaringan yang berbeda Network ID
4. Memblokir Situs
5. Memblokir format file sehingga kita tidak dapat mendownload
file dengan format tersebut contoh : mp3, mp4
Jelaskan tentang alat
tersebut ! Jelaskan langkah instalasi dan pemasangannya !
1. Dilengkapi dengan Router Os Level 5 dalam kemasan kotak
indoor yang ringkas.
2. Langkah – langkah pemasangan Routerboard .
3. Sambungkan pc/laptop ke router menggunakan kabel UTP (
crossover ).
4. Sambungkan kabel power pada router.
5. Langkah – langkah penginstalan Mikrotik OS
6. Siapkan CD/FLashdisk dan Mikrotik OS nya.
7. Burning mikrotik os ke cd yang sudah disediakan.
8. Setelah cd dimasukkan ke pc/laptop maka harus direstart.
9. Kemudian atur boot priority pada bios menjadi cd.
10. Setelah berhasil booting maka akan disajikan dengan paket
apa saja yang disediakan mikrotik os.
11. Setelah itu tekan huruf A untuk menginstall paket – paket tersebut.
12. Kemudian tekan huruf I untuk menginstall.
13. Lalu tekan huruf N jika tidak ingin menggunakan pengaturan lama atau tekan huruf Y untuk menggunakan pengaturan lama.
14. Kemudian tekan enter dan proses penginstallan pun berjalan.
15. Lalu anda di minta untuk reboot tekan enter saja.
16. Setelah restart akan disajikan dengan login page dengan mengisi user (admin) dan passwordnya dikosongkan saja karena memang sudah defaultnya seperti itu.
17. Kemudian tekan enter.
18. Sampai disini kita telah berhasil menginstall dan login pada mikrotik os yang berguna untuk mengatur router.
11. Setelah itu tekan huruf A untuk menginstall paket – paket tersebut.
12. Kemudian tekan huruf I untuk menginstall.
13. Lalu tekan huruf N jika tidak ingin menggunakan pengaturan lama atau tekan huruf Y untuk menggunakan pengaturan lama.
14. Kemudian tekan enter dan proses penginstallan pun berjalan.
15. Lalu anda di minta untuk reboot tekan enter saja.
16. Setelah restart akan disajikan dengan login page dengan mengisi user (admin) dan passwordnya dikosongkan saja karena memang sudah defaultnya seperti itu.
17. Kemudian tekan enter.
18. Sampai disini kita telah berhasil menginstall dan login pada mikrotik os yang berguna untuk mengatur router.
2. Nama Alat : Routerboard RB750
Fungsi :
1.
Router berfungsi sebagai
penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu
jaringan ke jaringan lainnya. Router berbeda dengan switch.
2.
Fungsi utama Router adalah
merutekan paket (informasi).
3.
Router juga dapat digunakan untuk
menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya
telekomunikasi leased line atau Digital Subscriber Line (DSL).
4.
Router dapat digunakan untuk
menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang
disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam
beberapa subnetwork untuk meningkatkan
kinerja dan juga mempermudah manajemennya.
5.
Router juga kadang digunakan untuk
mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti
halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer
dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel
UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token
Ring.
Jelaskan tentang alat
tersebut ! Jelaskan langkah instalasi dan pemasangannya !
1.
Router adalah perangkat network
yang digunakan untuk menghubungkan beberapa network, baik network yang sama
maupun berbeda dari segi teknologinya seperti menghubungkan network yang menggunakan
topologi Bus, Star dan Ring. Router
minimal memiliki 2 network interface.
2.
Cara
Setting :
3.
Buka winbox RB750
4. Atur nama ether yang kita inginkan
5.
Setelah itu, klik IP lalu
klik addresses setelah itu masukkan
a.
IP internet DHCP
Client
b.
IP LAN 192.168.20.1/24
c.
IP Hotspot 192.168.200.1/24
6.
Setting DNS dengan ketentuan
sebagai berikut.
DNS server -180.131.144.144 -180.131.145.145
7.

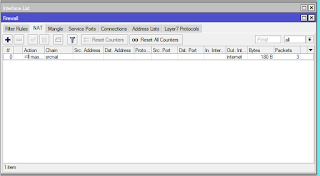

Firewall NAT :
Setting General = Out.interfaces =Internet
8.
Setting Action = Masquerade
9.
Inilah Hasilnya
10. Setting DHCP server untuk mengirimkan ip secara otomatis,
11.
12. Setelah itu klik pada new terminal ketikkan google.com dan
harus (connect router)
13.
Jika sudah begini maka berhasil
3. Nama Alat : Switch
Fungsi :
1.
Switch berfungsi
untuk menghubungkan beberapa komputer pada layer protokol jaringan.
2.
Switch juga berfungsi sebagai
perangkat untuk menyaring (filter) paket yang ada disebuah jaringan LAN.
3.
Switch berfungsi sebagai penguat
sinyal jaringan komputer, namun juga sebagai penghubung antara komputer supaya
dapat berkomunikasi satu sama lain.
4.
Switch dapat diartikan sebagai
smart hub, dimana switch memiliki fungsi yang hampir sama. Tetapi switch lebih
cerdas dan memiliki performa yang lebih tinggi jika dibandingkan dengan Hub.
5.
Switch pada dasarnya memiliki
fungsi sama seperti Hub, tetapi switch lebih canggih dibandingkan hub karena
Switch dapat mengenali data alamat yang harus dikirim dan mampu mengatur lalu
lintas data dalam jaringan dengan lebih baik daripada hub.
Jelaskan tentang alat
tersebut ! Jelaskan langkah instalasi dan pemasangannya !
1.
Switch adalah salah satu Hardware
dalam jaringan komputer yang berfungsi untuk menghubungkan beberapa komputer
pada layer protokol jaringan. Komputer akan saling terhubung melalui kabel
jaringan (UTP) yang mempunyai pusat pada switch. Switching dapat diartikan
sebagai penguat sinyal pada jaringan komputer, sehingga dengan menggunakan
perangkat Switch maka komputer akan dapat saling terhubung dengan komputer lain
dengan jarak yang cukup jauh.
2.
Switch bekerja pada layer data
link (layer 2) dan kadang-kadang bekerja di layer Network (layer 3) didasarkan
pada lapisan OSI Model, sehingga dapat bekerja pada paket protokol apapun.
3.
Perangkat Switch biasanya
menggunakan port RJ45 agar dapat terhubung dan harus menambahkan konektor yang
sudah terhubung dengan kabel UTP.
4.
LAN yang menggunakan switch untuk
berkomunikasi di jaringan disebut Switched LAN atau dalam jaringan ethernet
fisik disebut Switched Ethernet LAN.
5.
Switch juga merupakan titik
percabangan dari proses transfer data sehingga jika Switch mengalami masalah
maka seluruh proses transfer koneksi jaringan dan data akan terganggu.
6.
Cara Kerja Switch
7.
Switch mampunyai cara kerja yaitu
dengan menerima dan menganalisis jenis paket data dari alamat pengirim sebelum
diteruskan kepada tujuan.
8.
Switch akan meneliti dan
menganalisa satu per satu paket untuk mengetahui apakah ada kerusakan pada
paket tersebut agar mencegah terjadinya gangguan pada jaringan.
9.
Switch akan mengalokasikan bandwidth
secara penuh dan mengutamakan setiap port. Pengguna komputer akan selalu
memiliki bandwidth secara penuh dan tidak peduli berapa banyak periode
bandwidth yang beroperasi pada komputer yang terhubung dengan switch.
10.
Switch beroperasi pada lapisan Data
Link Dan setiap port memiliki swith collision domain Sendiri.
11.
Kelebihan Switch
12.
Switch merupakan perangkat yang
mempunyai peran penting pada jaringan komputer, karena switch menjadi pusat
lalu lintas jaringan. Apabila pada suatu saat switch mengalami gangguan maka
semua aktivitas jaringan akan terganggu. Berikut ini adalah kelebihan dari
switch:
13.
Switch dapat memeriksa dan
menganalisa paket-paket data yang diterima sebelum diteruskan kepada alamat
tujuan.
14.
Switch dapat menentukan alamat
tujuan dan sumber paket data.
15.
Switch dapat meneruskan paket data
dengan cepat dan tepat.
16.
Switch memiliki port yang cukup
banyak untuk digunakan dan dihubungkan dengan perangkat lain. Switch mempunyai
banyak varian jumlah port seperti memiliki 8 port, 16 port, 24 port, dll. Jadi
semakin banyaknya jumlah port, maka semakin mahal pula harganya.
SOAL 2 :
Dari ketiga gambar tersebut masing-masing :
Nama Alat : TP-LINK
TL-WA5210G
Fungsi :
1.
Pemancar
Wifi
2. 1.
Mempunyai
fungsi SNMP untuk memantau 5210 dari jauh
3. Sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client dapat saling terhubung melalui jaringan
4. Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel, di access point inilah koneksi data/internet dipancarkan atau dikirim melalui gelombang radio
5. Untuk mengkonfigurasi wifi sekaligus dapat membuat SSID.
Jelaskan tentang alat tersebut ! Jelaskan langkah instalasi dan pemasangannya !
1.
TP-LINK TL-WA5210G dapat digunakan
sebagai pemancar WiFi pada jaringan Speedy dan untuk itu kita harus menggunakan
2 perangkat yang berbeda.
2.
Perangkat 1 : Modem ADSL Router
yang tersambung dengan jaringan Speedy dengan IP default perangkat 192.168.1.1
3.
Perangkat 2 : TP-LINK TL-WA5210G
sebagai pemancar WiFi yang bersumber dari Perangkat 1
4.
Dengan asumsi bahwa pada Perangkat
1 (Modem ADSL Router) telah tersambung jaringan Speedy (LAN IP Address
192.168.1.1) lalu kita gunakan Perangkat 2 (TP-LINK TL-WA5210G) sebagai
pemancar WiFi.
5.
Langkah Kerja
6.
Tahap 1. Koneksi TP-LINK
TL-WA5210G dengan Komputer
– Buka Penutup belakang TP-LINK
TL-WA5210G
– Hubungkan perangkat TP-LINK TL-WA5210G
dengan TP-LINK POE dengan Kabel LAN RJ45 (include dalam box)
– Hubungkan Adaptor dengan Sumber Listrik
dan TP-LINK POE
– Hubungkan TP-LINK LAN dengan PC dengan
Kabel LAN RJ45 (Pakai Kabel LAN Perangkat 1)
– Buka “Network Sharing Center” pada PC /
Komputer
– Klik “Change Adapter Setting”
– KLIK KANAN pada ikon “Local Area
Connection”
– Pilih “Properties”
– Tampil Form “Local Area Connection
Properties”
– Pada Tab “Networking” Sorot “Internet
Protocol Version 4 (TCP/IPv4)”
– Tekan Tombol “Propertis” pada form
“Local Area Connection Properties”
– Tampil Form “Internet Protocol Version
4 (TCP/IPv4) Properties”
– Pada Tab “General” Klik Radio Button
“Use the following IP Address:”
– Isi Field “IP Address” dengan Angka
“192.168.1.100”
– Isi Field “Subnet Mask” dengan Angka
“255.255.255.0”
– Tekan Tombol “OK”
Prosedur diatas telah menghubungkan
Perangkat TP-LINK TL-WA5210G dengan PC / Komputer.
7.
Tahap 2. Setting Perangkat TP-LINK
TL-WA5210G dengan Browser
– Buka Browser Google Chrome atau Mozilla
lalu pada Address masukkan alamat 192.168.1.254 dan tekan enter
– Tampilan pertama adalah Form Login,
username : “admin” dan Password : “admin”
– Beri persetujuan legal atas penggunaan
perangkat dan “Indonesia” pada pilihan negara
– Masuk halaman “TP-LINK 2.4GHz High
Power Wireless Outdoor CPE Model No. TL-WA5210G”
Menu yang kita pergunakan:
— Basic Settings —
Operation Mode
Network
Wireless
– Basic Settings
– Wireless Mode
– Security Settings
— Advanced Settings —
DHCP
– DHCP Settings
8.
Langkah Kerja Setting:
1. Pada bagian “— Basic Settings —” Sorot
“Operation Mode” dan pilih “AP: Access Point”
2. Pada bagian “— Basic Settings —” Sorot
“Network” dan isi “Gateway: 192.168.1.1”
3. Pada bagian “— Basic Settings —” Sorot
“Wireless” lalu:
– Pada “- Basic Settings” isi “SSID:
Nama_WiFi_Anda” –> Save
– Pada “- Wireless Mode” pilih “Access
Point” dan centang “Enable SSID Broadcast” –> Save
– Pada “- Security Settings” pilih
“WPA-PSK/WPA2-PSK” lalu isi “PSK Passphrase: PasswordWiFiAnda” –> Save
4. Pada Bagian “— Advanced Settings —”
sorot “DHCP” dan Pilih “- DHCP Settings” lalu pilih:
– DHCP Server:”Enable”
– Start IP Address:”192.168.1.2″
– End IP Address:”192.168.1.253″
– Address Lease Time:”120″
– Default Gateway:”192.168.1.1″
– Default Domain:”(kosongkan)”
– Primary DNS:”192.168.1.1″
– Secondary DNS:”0.0.0.0″
9.
Keterangan Penting pada bagian “—
Advanced Settings —”
1. Start IP Address:”192.168.1.2″ karena IP Address:”192.168.1.1″ dipakai untuk
Perangkat 1 (Modem ADSL Router)
2. End IP Address:”192.168.1.253″ karena IP Address:”192.168.1.254″ dipakai untuk
Perangkat 2 (TP-LINK TL-WA5210G)
3. Address Lease Time:”120″ bisa dirubah dari 1~2880 dalam satuan menit
untuk pergantian IP Client
4. Default Gateway:”192.168.1.1″ untuk mengarahkan
pergerakan data hanya melalui Perangkat 1
5 Default Domain:”(kosongkan)”
6 Primary DNS:”192.168.1.1″ untuk mengarahkan
pergerakan data hanya melalui Perangkat 1
7 Secondary DNS:”0.0.0.0″
10.
Keterangan lain:
1. Hapus “IP Address 192.168.1.100” dan
“Subnet Mask 255.255.255.0” dari “Local Area Connection” dengan memilih “Optain
an IP Address Automatically” pada form “Local Area Connection Properties”
2. Jika “Start IP Address:192.168.1.2”,
“End IP Address:192.168.1.253” dan “Default Gateway:192.168.1.1” serta “Primary
DNS:192.168.1.1” tidak di isi maka WiFi tidak bisa tersambung dengan perangkat
mobile yang menjadikan Security sebagai prioritas dalam sambungan.
3. DHCP Settings pada Perangkat 1 (Modem
ADSL Router) di Disable sehingga IP Client WiFi yang terkoneksi diatur oleh
Perangkat 2 (TP-LINK TL-WA5210G) pada range IP 192.168.1.2 (start) s/d 192.168.1.253
(end)
4. Jika IP Perangkat 1 anda bukan
192.168.1.1 tapi 192.168.1.2 maka gunakan IP Perangkat 1 tersebut “192.168.1.2”
sebagai IP Gateway pada Perangkat 2 dan atur ulang penomoran IP 192.168.1.3
(start) s/d 192.168.1.253 (end) pada Perangkat 2 untuk menghindari Conflict IP.
11.
Informasi test
1. Perangkat 1 : D-Link DSL-526B (Modem
ADSL Router)
2. Perangkat 2 : TP-LINK TL-WA5210G
(Pemancar WiFi)
3. PC/Laptop yang dilengkapi LAN dan WiFi dengan OS
Win7
4. Mobile Phone dilengkapi WiFi
12.
Keterangan
1. Modem ADSL Router WiFi (speedy)
tersedia dipasaran dan harganya lebih murah dari TL-WA5210G, namun daya pancar
WiFi relatif pendek dan kebanyakan dari perangkat itu tidak tersedia grounding
sehingga rentan terhadap sambaran petir.
2. Penggunaan Perangkat 1 Modem ADSL
Router (LAN) lebih ditujukan sebagai “Tumbal” sambaran petir yang menerpa
jaringan telkom.
SOAL 3 :
Nama Alat : Access Point
Fungsi :
1.
Sebagai pemancar sinyal
2.
Dapat
digunakan untuk transfer data
3.
Sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client
dapat saling terhubung melalui jaringan
4.
Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal
dengan jaringan wireless/nirkabel, di access point inilah koneksi data/internet
dipancarkan atau dikirim melalui gelombang radio
5.
Untuk
mengkonfigurasi wifi sekaligus dapat membuat SSID
Jelaskan tentang
alat tersebut ! Jelaskan langkah instalasi dan pemasangannya !
1.
Access Point adalah sebuah
perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi
dan menerima sinyal ke dan dari clients remote.
2.
Hubungkan
kabel power ke access point
3.
Lalu
hubungkan juga access point ke pc/laptop, kemudian nyalakan
4.
Dalam
melakukan setting acces point yang pertama harus dilakukan adalah mengetahui
ip, username, dan password dari access point tersebut. Untuk mengetahui itu
semua terdapat keterangan pada belakang access point
5.
Langkah selanjutnya adalah
mensetting IP pada komputer yang digunakan untuk setting access point. Kita harus menggunakan IP
yang mempunyai network id yang sama dengan ip access point. Ip tersebut yang akan
digunakan sebagai ip komputer.
6.
Setelah setting ip dilakukan
langkah selanjutnya adalah melakukan pengecekan koneksi jaringan dengan
melakukan ping ke ip access point.
7.
Langkah selanjutnya adalah
melakukan setting access point menggunakan halaman browser dengan cara mengetikkan ip address pada
keterangan di belakang access point
8.
Kemudian
kita di tunjukkan dengan form isian untuk defaultnya Username : admin dan
Password : Admin
9.
Untuk melakukan perubahan ip pada
acces point dapat mengklik sub menu Network pada menu Basic Setting.
10.
Basic Settings, pada bagian ini
digunakan untuk melakukan perubahan SSID dan Region. Di isi sesuai keinginan. Kemudian klik save.
11.
Security Settings, pada bagian ini
digunakan untuk mensetting password, agar client yang terkoneksi dengan access point harus
memasukkan password. Biasanya security settings pada access point menggunakan WPA-PSK/WPA2-PSK. Setelah setting password kemudian klik save.
12.
MAC Filtering, MAC Filtering
digunakan untuk untuk memfilter clien mana saja yang boleh terkoneksi dengan
access point, dengan memasukkan alamat MAC Address pada daftar MAC Address yang
boleh terkoneksi dengan access point.
Cara untuk mengetahui alamat MAC address pada komputer:
Klik tombol Start > ketik cmd pada
menu search > enter
Ketik perintah >ipconfig /all
Untuk mengetahui
alamat MAC Address pada komputer dapat dilihat pada bagian Physical Address.
13.
Cara
memasukkan MAC Address pada access point:
a.
Klik pada
bagian MAC Filtering
b.
Kemudian
pada bagian Wireless MAC Address Filtering klik Enable.
c.
Kemudian
klik Add New . . .
d.
Keterangan
yang harus di isi :
-
MAC
Address : MAC Address yang akan diperbolehkan connect pada jaringan yang sudah
dibuat
-
Description
: terserah mau di isi apa
-
Privilege
: allow
-
Status :
Enable
-
Keterangan
diatas menunjukkan bahwa hanya komputer yang mempunyai mac address diatas yang
boleh terkoneksi dengan access point.
-
Setelah
semua setting telah dilakukan kemudian klik Save. Berikut adalah tampilan
setelah semua setting selesai dilakukan.
14.
Langkah
selanjutnya adalah melakukan setting DHCP agar setiap clien secara otomatis
mendapat ip dari access point. Untuk melakukan setting DHP kita dapat mengklik
submenu DHCP Settings pada menu DHCP.
Berikut adalah
cara melakukan setting DHCP pada access point:
-
DHCP
Server : Enable
-
Start IP
Address : Terserah mau di isi berapa yang pasti network id nya harus sama dengn
ip address pada access point
-
End IP
Address : Terserah mau berapa asal jangan melewati 253
Setelah semua
proses telah dilakukan kemudian klik Save.
15.
Apabila
kita akan mengganti username dan password yang digunakan untuk masuk atau login
ke dalam settingan access point maka dapat dilakukan dengan mengklik submenu
Password pada menu System Tools.
16.
Setelah
semua setting selesai dilakukan maka langkah selanjutnya adalah melakukan
Reboot, yaitu dengan tombol Reboot pada submenu Reboot pada menu System Tools. Reboot
berfungsi agar semua setting yang telah kita lakukan dapat tersimpan dalam
access point.
SOAL 4 :
Jelaskan
lebih detail apa hubungannya gambar alat yang ada di soal 1 sampai dengan soal
3 ! Jelaskan untuk keperluan apa dari gambar yang ada di soal 1, soal 2 dan
soal 3 digunakan berbarengan !
Jawab : Alat – alat diatas merupakan alat – alat untuk membangun sebuah
jaringan
Komentar
Posting Komentar
